Ваша отправная точка на пути к технологии NFC: самое просто и недорогое решение для беспроводной связи ближнего радиуса действия (Near Field Communication).

Разработанные с учетом возможностей даже начинающих разработчиков NFC-приложений для систем автоматизации зданий и потребительской электроники, эти полнофункциональные, подключаемые радиочастотные метки следующего поколения обеспечивают наиболее быстрый и оптимизированный по стоимости комплектующих способ реализовать функции беспроводной передачи данных по принципу «приложил и пошел» («tap-and-go») практически в любом электронном устройстве.

NTAG I2C plus от компании NXP — это семейство подключаемых радиочастотных меток ближнего радиуса действия, сочетающих в себе пассивный беспроводной интерфейс NFC с последовательным проводным интерфейсом I2C. Радиочастотные метки NXP второго поколения полностью обратно совместимы с метками NTAG I2C plus первого поколения, поддерживая при этом новые, передовые возможности, включая хранение паролей, полную конфигурацию доступа к внутренней памяти посредством обоих интерфейсов, проверку оригинальности продукта при помощи цифровой подписи для защиты от клонирования, в четыре раза большую пропускную способность передачи данных и функцию накопления энергии из окружающей среды.

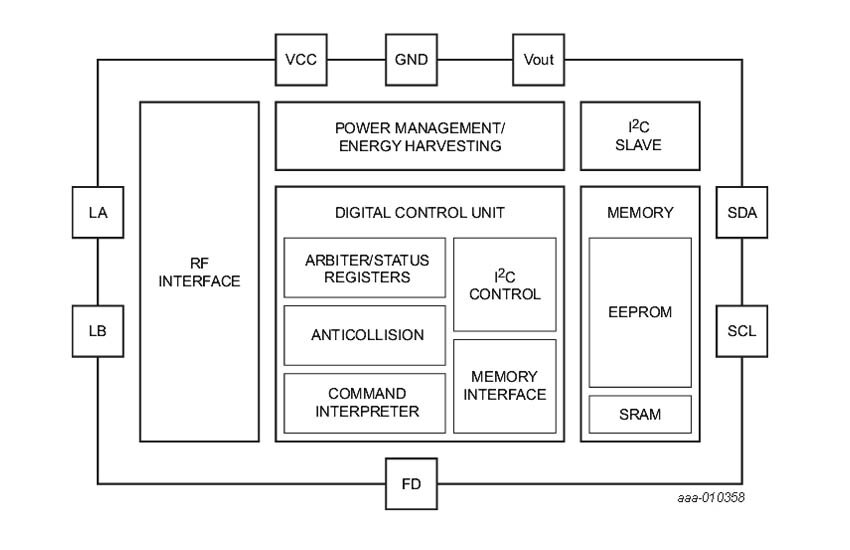

Внутренняя архитектура NT3H2x11

Преимущества:

• Полная функциональная совместимость с любым устройством, поддерживающим технологию NFC
• Обеспечивает исключительные потребительские свойства за счет сверхбыстрой передачи данных между NFC и I2C интерфейсами
• Нулевое потребление мощности в режиме ожидания за счет энергонезависимого хранения данных
• Наименьшая стоимость комплектующих (Bill of Materials — BOM) и самые компактные размеры для готового NFC-решения
• Надежная защита данных от несанкционированного доступа
• Поддержка нескольких приложений благодаря большому объему внутренней памяти и возможности ее сегментации

Отличительные особенности:

• Интероперабельность
  • NFC-интерфейс, соответствующий требованиям стандарта ISO/IEC 14443A Part 2 и Part 3
  • Радиочастотная метка, соответствующая требованиям стандарта NFC Forum Type 2
  • Входная емкость 50 пФ
  • Уникальный 7-байтный серийный номер
  • Поддержка команды GET VERSION для простоты определения типа микросхемы и поддерживаемых ею функций
• Проводной интерфейс I2C
  • Стандартный (100 кГц) и быстрый (400 кГц) режимы передачи данных
• Внутренняя память
  • 888 байт (NT3H2111) или 1912 байт (NT3H2211) пользовательской EEPROM памяти
  • Четкий арбитраж доступа к внутренней памяти для NFC и I2C интерфейсов
• Передача данных
  • Режим ретрансляции данных между NFC и I2C интерфейсами с использованием буфера SRAM объемом 64 байта
  • Поддержка команд FAST READ и FAST WRITE для увеличения пропускной способности
• Защита данных и управление доступом к внутренней памяти
  • Доступ к внутренней памяти для NFC интерфейса (реализовано на основе 32-битного пароля): полный / только для чтения / доступ запрещен
  • Доступ к внутренней памяти для I2C интерфейса: полный / только для чтения / доступ запрещен
  • Проверка оригинальности изделия цифровой подписью на основе шифрования методом эллиптических кривых (Elliptic Curve Cryptography — ECC) для простой, истиной аутентификации
  • Режим молчания для отключения NFC интерфейса
• Управление питанием
  • Конфигурируемый выход сигнала обнаружения электромагнитного поля для синхронизации пересылки данных и вывода устройства из режима сна
  • Функция накопления энергии из электромагнитного поля для питания внешних устройств (например, подключенного микроконтроллера)
• Диапазон рабочих температур: от -40°C до +105°C
• Доступные корпуса (также доступны версии устройства в бескорпусном исполнении): 8-выводной XQFN (размером 1.6 х 1.6 х 0.5 мм), 8-выводной TSSOP, 8-выводной SOIC

Область применения:

• Сетевые узлы Интернета вещей (IoT)
• Носимая электроника
• Бытовая техника
• Спортивный инвентарь
• Интеллектуальные приборы учета
• Электронные ценники и бирки

Инструментальные средства:

• NTAG I2C Explorer Kit — за счёт наличия полного комплекта аппаратных и программных средств пользователи смогут не только исследовать возможности NFC-меток через различные демонстрации, но и разработать и протестировать собственное приложение. Оценочный набор поддерживает интерактивные демонстрации и позволяет опробовать все функции радиочастотных меток семейства NTAG I2C plus, как разработчикам аппаратных решений, так и программистам. Опционально доступный отладчик LPC-Link2 обеспечивает быструю отладку прикладного кода, непосредственно переносимого в демонстрационную плату NTAG I2C, что значительно облегчает разработку пользовательских приложений.
• Код для заказа: OM5569/NT322EM
